LFT-G®PP LGF60 Composite Polypropylene cốt kính dài
LFT-G®PP LGF60 là hợp chất polypropylen được gia cố bằng sợi thủy tinh dài 60%-được thiết kế để mang lại độ cứng, độ bền và độ ổn định kích thước đặc biệt. Tải sợi cao mang lại mô đun uốn và nhiệt độ biến dạng nhiệt 162 độ, khiến nó trở thành vật liệu thay thế kim loại nhẹ lý tưởng cho các bộ phận kết cấu trong các ứng dụng ô tô, công nghiệp và tiêu dùng.
Ma trận polypropylen mang lại khả năng kháng hóa chất tuyệt vời và khả năng hấp thụ độ ẩm gần như{0}}bằng 0, đảm bảo hiệu suất đáng tin cậy trong môi trường ẩm ướt và có tính ăn mòn hóa học.
Tại sao chọn PP LGF60?

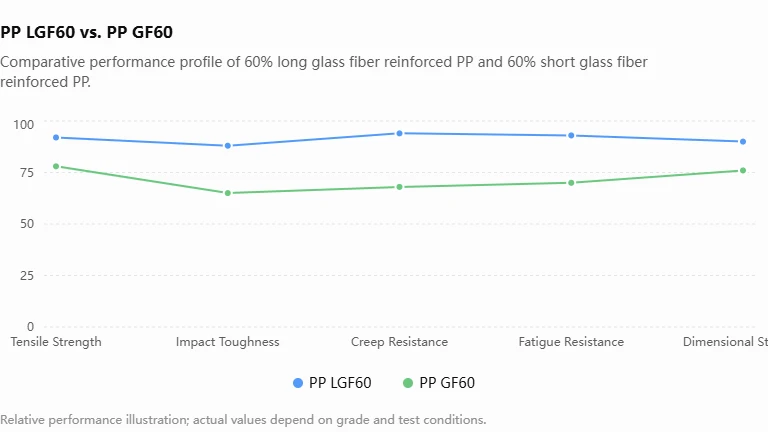

LFT-G®PP LGF60 kết hợp hiệu quả chi phí-và khả năng kháng hóa chất của polypropylen với hiệu suất cơ học của cốt sợi thủy tinh dài. So với PP-kính ngắn, nó mang lại độ cứng, độ bền va đập và khả năng chống rão cao hơn đáng kể. Mật độ thấp và hàm lượng chất xơ cao mang lại tỷ lệ độ cứng-trên-trọng lượng vượt trội, đồng thời duy trì khả năng chảy tốt cho các bộ phận đúc-phức tạp.
Độ cứng và sức mạnh cao
PP LGF60 sử dụng cốt sợi thủy tinh dài để mang lại độ cứng và khả năng chịu tải-vượt trội.
Khả năng chịu nhiệt tuyệt vời
PP LGF60 có độ ổn định nhiệt cao, cho phép duy trì hiệu suất cơ học trong môi trường-nhiệt độ cao.
Nhẹ và chi phí-Hiệu quả
PP LGF60 cung cấp giải pháp-mật độ thấp,-hiệu suất cao giúp giảm trọng lượng bộ phận mà không làm giảm độ bền. Đế polypropylen tiết kiệm chi phí và quy trình ép phun hiệu quả.
Bảng dữ liệu kỹ thuật – LFT-G®PP LGF60
Ứng dụng
Linh kiện mui xe ô tô
LFT-G®PP LGF60 mang lại độ cứng-như kim loại ở trọng lượng thấp, lý tưởng cho khay pin, khung ghế và mô-đun-mặt trước. Nó cũng chịu được nhiệt độ dưới-tủ hút, ngăn ngừa biến dạng thường gặp với nhựa nhiệt dẻo tiêu chuẩn.
Máy móc & Thiết bị Công nghiệp
Vỏ máy bơm, thân van và giá đựng hóa chất thường bị ăn mòn và rão. LFT-G®PP LGF60 chống lại axit, kiềm và độ ẩm trong khi vẫn duy trì độ ổn định kích thước dưới tải trọng-kéo dài tuổi thọ sử dụng trong môi trường khắc nghiệt.
Thiết bị điện & tiêu dùng
Thành mỏng, gân phức tạp và khả năng chịu nhiệt rất quan trọng đối với vỏ thiết bị và dụng cụ. LFT-G®PP LGF60 dễ dàng chảy vào các khuôn phức tạp và khóa chặt, mang lại độ bền mà không tốn chi phí nhựa kỹ thuật.
Ép phun - Tham khảo nhanh
Hướng dẫn xử lý này được phát triển đặc biệt cho nhựa nhiệt dẻo gia cố bằng sợi dài LFT. Tất cả các thông số đều được tối ưu hóa cho quá trình xử lý độ cắt thấp nhằm duy trì chiều dài sợi và tối đa hóa hiệu suất cơ học.
Vít định lượng có tỷ lệ L/D 18:1‑22:1, kết hợp với vòi mở lớn và van kiểm tra dòng chảy tự do, giúp giảm thiểu hiện tượng đứt sợi trong quá trình phun. Lựa chọn thiết bị phù hợp sẽ duy trì sự phân bổ chiều dài sợi và đảm bảo độ bền của bộ phận nhất quán.
LFT-G®PP LGF60 thể hiện độ ổn định nóng chảy tốt trong khoảng thời gian xử lý được khuyến nghị. Nhiệt độ khuôn thích hợp sẽ nâng cao chất lượng bề mặt và giảm thiểu ứng suất dư. Làm sạch bằng PP chưa được làm đầy trước khi tắt máy để ngăn chặn sự xuống cấp của vật liệu và tắc nghẽn vòi phun.
- Sấy sơ bộ:2‑4 giờ @ 80‑90 độ (khuyên dùng máy sấy hút ẩm)
- Nhiệt độ nóng chảy:210‑250 độ
- Nhiệt độ khuôn:38‑69 độ
- Áp suất phun:69‑103 MPa
- Trục vít L/D:18:1‑22:1, loại đo sáng
Ghi chú:Sử dụng vòi mở lớn và van kiểm tra dòng chảy tự do để duy trì chiều dài sợi. Làm sạch bằng PP chưa được lấp đầy trước khi tắt máy. Tránh thời gian cư trú quá mức trên 260 độ.
Câu hỏi thường gặp
Hỏi: LFT-G có phải là LFT không®PP LGF60 có phù hợp với các ứng dụng có nhiệt độ-cao không?
Đ: Vâng. Với nhiệt độ lệch nhiệt 162 độ ở 1,8 MPa, LFT-G®PP LGF60 có thể chịu được dịch vụ liên tục trong-môi trường ô tô, máy móc công nghiệp và thiết bị điện. Có thể chấp nhận những chuyến du ngoạn ngắn hạn lên tới 180 độ đối với tải không liên tục.
Hỏi: LFT{0}}G hoạt động như thế nào®PP LGF60 so với PP gia cường sợi thủy tinh ngắn?
Đ: LFT{0}}G®PP LGF60 mang lại độ cứng cao hơn đáng kể (mô đun uốn 11.536 MPa so với ~5.000 MPa đối với-kính ngắn PP), cường độ va đập (47 kJ/m² so với ~15 kJ/m²) và khả năng chống rão. Mạng lưới sợi thủy tinh dài mang lại khả năng truyền tải vượt trội và ổn định kích thước dưới áp lực kéo dài.
Câu hỏi: Phương pháp xử lý được đề xuất cho LFT-G là gì®PP LGF60?
Đáp: Sử dụng máy ép phun tiêu chuẩn có vít nén-thấp (18:1-22:1 L/D) và van một chiều-dòng chảy tự do. Sấy khô ở 80-90 độ trong 2-4 giờ. Nhiệt độ nóng chảy khuyến nghị là 210-250 độ và nhiệt độ khuôn 38-69 độ. Làm sạch bằng PP chưa được lấp đầy trước khi tắt máy.
Liên hệ: Emily
E-mail:sale04@lfrtplastic.com
WhatsApp/Điện thoại di động:+86 188 5034 4811
Chú phổ biến: lft‑g pp sợi thủy tinh chứa đầy hạt chống rão, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, mua, tùy chỉnh
