Lft-g^®PA6 được gia cố bằng sợi thủy tinh dài cho bánh răng công nghiệp

Độ chính xác & độ bền: PA6 LGF40 hiệu suất cao cho các ứng dụng thiết bị công nghiệp

Bánh răng công nghiệp là các thành phần cơ bản trong các hệ thống truyền năng lượng, chịu tải trọng cao, ma sát và ứng suất theo chu kỳ . Việc chọn vật liệu phù hợp là rất quan trọng để đảm bảo độ tin cậy dài hạn, khả năng chống mài mòn và hoạt động hiệu quả .Lft-g^®PA6 LGF40nổi lên như một giải pháp vật liệu hiệu suất cao để chế tạo các bánh răng công nghiệp bền và chính xác . bằng cách kết hợp các sợi thủy tinh dài liên tục 40% vào một ma trận polyamide 6 (PA6) chất lượng cao, LFT-G^®PA6 LGF40 cung cấp một sự kết hợp đặc biệt của độ bền, độ cứng, khả năng chống hao mòn vượt trội và hiệu suất mệt mỏi tuyệt vời . loại LFT PA6 LGF40 chuyên dụng này được điều chỉnh để tăng cường sự thay đổi của nó tuổi thọ của thiết bị so với các vật liệu truyền thống . lft-g^®PA6 LGF40 cũng cung cấp độ ổn định kích thước tốt dưới nhiệt độ và độ ẩm khác nhau, rất quan trọng để duy trì lưới bánh răng chính xác và giảm nhiễu . như một sự thay thế nhẹ, nó có thể đóng góp vào hiệu quả năng lượng và giảm trong các hệ thống ổ đĩa.^®PA6 LGF40 cho phép tạo ra các hình học bánh răng phức tạp với các tính năng tích hợp, quy trình sản xuất và lắp ráp hợp lýBánh răng nhựa, Bánh răng nylon, VàBánh răng tổng hợp.

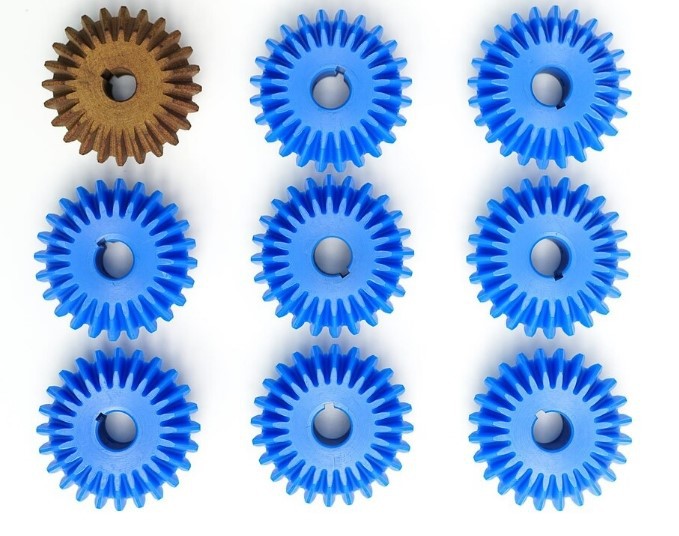

Industrial Plastic Gear nylon by PA6 nylon6 LGF glasss fiber material

Ưu điểm chính của LFT-G^®PA6 LGF40 cho bánh răng công nghiệp

Sức mạnh và độ cứng rất cao:Chịu được tải trọng răng cao và ứng suất xoắn, đảm bảo truyền năng lượng đáng tin cậy .
Kháng mặc đặc biệt:Cung cấp tuổi thọ hoạt động lâu dài trong các điều kiện tiếp xúc trượt và lăn điển hình trong các bộ bánh răng .
Kháng mệt mỏi tuyệt vời:Được thiết kế để chịu đựng hàng triệu chu kỳ tải, đảm bảo độ bền dài hạn trong các ứng dụng động .}
Ổn định kích thước:Duy trì hồ sơ răng và hình học chính xác dưới nhiệt độ hoạt động và độ ẩm khác nhau, rất quan trọng cho chia lưới mịn và hiệu quả .
Tiềm năng nhẹ:Cung cấp giảm cân đáng kể so với các bánh răng kim loại, giảm quán tính và có khả năng cải thiện hiệu quả hệ thống .
Giảm tiếng ồn và độ rung:Có thể đóng góp cho hoạt động yên tĩnh hơn và giảm truyền rung so với các bánh răng Metal .}
Thiết kế linh hoạt và tích hợp:Khả năng đúc tuyệt vời cho phép thiết kế bánh răng phức tạp và tích hợp các tính năng lắp hoặc các thành phần khác .

Bằng cách chỉ địnhLft-g^®PA6 LGF40Đối với các thành phần thiết bị công nghiệp của bạn, bạn đang chọn một vật liệu cung cấp hiệu suất cơ học, độ bền và độ chính xác cao cần thiết cho các ứng dụng truyền tải điện yêu cầu . Lft Pa6 chuyên dụng của chúng tôi cung cấp một thiết bị thay thế công nghiệp hiện đại

Để biết thêm dữ liệu kỹ thuật, vui lòng tham khảođặc điểm kỹ thuậtdưới, hoặc

Liên hệ với các chuyên gia của chúng tôi cho các giải pháp vật liệu thiết bị công nghiệp

Lft-g^®Bảng dữ liệu kỹ thuật PA6 LGF40 cho bánh răng công nghiệp

Tài liệu này cung cấp dữ liệu kỹ thuật cho polyamide gia cố sợi thủy tinh dài 40%^®Vật liệu PA6 LGF40), được thiết kế cụ thể cho các ứng dụng bánh răng công nghiệp yêu cầu . Lớp này được thiết kế để cung cấp cường độ cao, điện trở hao mòn và độ ổn định kích thước cần thiết cho các thành phần truyền tải đáng tin cậy của bạn Giá trị .

Tính chất cơ học

Tài sản	Giá trị	Đơn vị	Kiểm tra tiêu chuẩn
Độ bền kéo	180-220	MPA	ISO 527-1
Mô đun kéo	10000-12000	MPA	ISO 527-1
Độ giãn dài khi nghỉ	2-3	%	ISO 527-1
Sức mạnh uốn	270-300	MPA	ISO 178
Mô đun uốn	9800-10000	MPA	ISO 178
Notched izod Sức mạnh tác động (+23 độ)	45-70	KJ/M -M²	ISO 180/1A
Notched izod Sức mạnh tác động (-30 độ)	43-67	KJ/M -M²	ISO 180/1A
Sức mạnh mệt mỏi (ở tuổi 10⁶chu kỳ)	50-65	MPA	Dựa trên thử nghiệm nội bộ
Điện trở hao mòn (hệ số ma sát)	Thấp (tương đối)	-	ASTM D1894 / Tùy chỉnh

Tính chất nhiệt

Tài sản

Giá trị

Đơn vị

Kiểm tra tiêu chuẩn

Nhiệt độ nóng chảy

230-275

bằng cấp

ISO 11357

Nhiệt độ lệch nhiệt

(HDT/A, 1,8 MPa)

200-210

bằng cấp

ISO 75-1

Hệ số giãn nở nhiệt tuyến tính

2-5

x 10^-5/K

ISO 11359

Các thuộc tính khác

Tài sản	Giá trị	Đơn vị	Kiểm tra tiêu chuẩn
Tỉ trọng	1.40-1.45	g/cm³	ISO 1183
Tính dễ cháy (UL 94)	HB, V -2 hoặc V -0 (tùy thuộc vào lớp)	-	UL 94
Hấp thụ độ ẩm (24 giờ)	0.8-1.2	%	ISO 62
Tốc độ co ngót (co rút khuôn)	0.3-0.7	%	ASTM D -955
Điện trở creep (ở nhiệt độ/tải cụ thể)	Xuất sắc	-	ISO 899

Kháng hóa chất (điển hình)

Lft-g^®PA6 LGF40 thể hiện khả năng kháng tốt đến tuyệt vời đối với các chất sau đây liên quan đến môi trường thiết bị công nghiệp, thường yêu cầu bôi trơn:

Dầu bôi trơn và mỡ - Tuyệt vời
Nước và độ ẩm - Tốt (Lưu ý: PA6 hấp thụ độ ẩm; tính chất có thể thay đổi)
Nhiên liệu - Tốt
Nhiều đại lý làm sạch - tốt
Axit và bazơ nhẹ - phụ thuộc tốt (nồng độ và nhiệt độ)

Thông tin xử lý (điển hình)

Điều kiện xử lý được đề xuất cho LFT-G^®PA6 LGF40 để ép phun các bánh răng công nghiệp:

Nhiệt độ tan chảy: 250-280 độ
Nhiệt độ khuôn: 80-120 độ
Tốc độ tiêm: Trung bình (tối ưu hóa để duy trì chiều dài sợi, độ chính xác kích thước và tính toàn vẹn của răng bánh răng)
Áp lực giữ: Tối ưu hóa để giảm thiểu Warpage, đảm bảo hình học răng chính xác và tối đa hóa tính toàn vẹn cấu trúc
Sấy khô: ** Essential ** Trước khi xử lý (thường là 80-100 độ cho 4-8 giờ) do bản chất hút ẩm của PA6 .}

Ghi chú và thông tin bổ sung:

Nguồn dữ liệu:Dữ liệu này được tổng hợp dựa trên các giá trị điển hình cho PA6 LGF40 từ các nhà sản xuất và tiêu chuẩn vật liệu quốc tế . Các giá trị điện trở mệt mỏi và creep là đặc điểm hiệu suất điển hình^®PA6 LGF40 được thiết kế đặc biệt để cung cấp độ bền cao, độ cứng, độ mòn tuyệt vời và điện trở mệt mỏi và độ ổn định chiều quan trọng cần thiết cho các ứng dụng bánh răng công nghiệp hiệu suất cao . Quan trọng để xử lý tối ưu và đạt được các thuộc tính nhất quán, đặc biệt là độ chính xác về chiều đối với Ming Breath chính xác Nhà cung cấp .

Tải xuống Bản PDF hoàn thành bảng dữ liệu LFT

Chú phổ biến: Sợi thủy tinh nylon6 cho bộ phận dụng cụ nhựa công nghiệp, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, mua, tùy chỉnh
