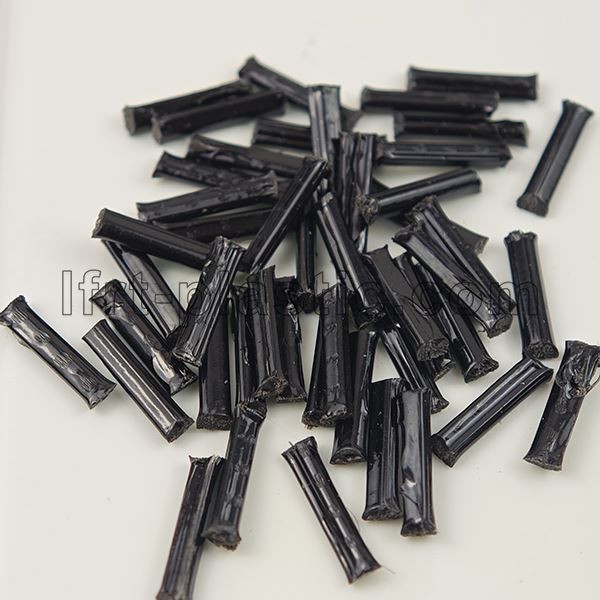

Đối với các lĩnh vực kỹ thuật trong đó việc giảm trọng lượng là rất quan trọng nhưng độ cứng của cấu trúc không thể bị tổn hại,LFT-G®PA66 CF50(Model: BC05B) là sự lựa chọn vật liệu hoàn hảo. Điều này thể hiện đỉnh cao của vật liệu tổng hợp nhựa nhiệt dẻo: ma trận Polyamide 66 được gia cố bằng khối lớnSợi carbon dài 50%tải trọng, được thiết kế để thay thế trực tiếp-các hợp kim nhôm và kẽm cấp hàng không vũ trụ.
Các kỹ sư đang tìm kiếmPA66 CF50thường gặp phải một vấn đề: các hợp chất Sợi Carbon Ngắn tiêu chuẩn ở mức tải này trở nên cực kỳ giòn. LFT-G®vượt qua rào cản vật lý này bằng cách sử dụngSợi carbon dài (LCF)công nghệ. Bằng cách tạo ra một mạng lưới khung 3D vướng víu gồm các sợi 10-12 mm, chúng tôi cung cấp vật liệu có Mô đun kéo vượt quá33 GPađồng thời vẫn giữ được khả năng chống va đập cần thiết cho máy móc công nghiệp năng động.
Bảng dữ liệu kỹ thuật (Model: LFT-G®PA66-BC05B)
| Tài sản | Tiêu chuẩn kiểm tra | Đơn vị | Giá trị điển hình |
|---|---|---|---|
| Nhựa nền | - | - | Polyamit 66 (PA66) |
| Hàm lượng chất xơ | ISO 1172 | % | Sợi carbon dài 50% |
| Tỉ trọng | ISO 1183 | g/cm³ | 1.33 |
| Độ bền kéo | ISO 527 | MPa | 290 - 310 |
| Mô đun kéo | ISO 527 | GPa | 33.0 - 36.0 |
| Độ bền uốn | ISO 178 | MPa | 400 - 420 |
| HDT (1,80 MPa) | ISO 75 | bằng cấp | 254 |
| Điện trở suất | IEC 60093 | Ω·cm | < 200 |
Tại sao lại là LFT-G®Sợi carbon dài?
Hiệu suất hàng không vũ trụ ở mức giá công nghiệp.
Vật liệu tổng hợp 50% sợi carbon thường được dành riêng cho hàng không vũ trụ do chi phí quá cao. LFT-G®dân chủ hóa tài liệu này bằng cách sử dụng chuỗi cung ứng nội địa cao cấp:
- T700 nội địaChúng tôi sử dụng sợi carbon trong nước đạt được 98% mô đun của sợi Tenax/Toray nhập khẩu nhưng cho phép chúng tôi định giá hợp chất cuối cùngThấp hơn 30-40%.
- Ổn định nguồn cung:Miễn trừ hạn ngạch nhập khẩu quốc tế đối với-các-bon cao cấp, đảm bảo hoạt động sản xuất hàng loạt (máy bay không người lái, máy bơm, rô-bốt) của bạn không bao giờ bị dừng lại.
- Không có "Sợi khô":Khuôn tẩm tiên tiến của chúng tôi đảm bảo rằng ngay cả ở mật độ 50%, mọi dây tóc đều được phủ PA66, ngăn chặn sự phân tách.
Tiêu chuẩn hàng không vũ trụ / Chi phí công nghiệp
Ứng dụng: Kỷ nguyên "Nhôm đen"
Ghi chú xử lý: Thử thách 50% chất xơ
Hướng dẫn tạo khuôn chuyên nghiệp:
- Kích thước cổng:Phê bình! Sử dụng cổng lớn (tối thiểu 2,5mm x 5,0mm) để tránh tắc nghẽn và đứt sợi.
- Thông gió:Cần có tốc độ phun cao để lấp đầy các bức tường mỏng. Tối đa hóa khả năng thông gió để ngăn chặn hiệu ứng diesel (cháy).
- Sấy khô:PA66 có tính hút ẩm. Khô ở 85 độ trong 5-6 giờ. Độ ẩm < 0,2%.
Mọi người cũng hỏi (PAA)
Hỏi: PA66 CF50 có thể thay thế Nhôm 7075 không?
A: Về độ cứng cụ thể thì có.Trong khi Nhôm 7075 có mô đun ~70 GPa thì PA66 CF50 (~35 GPa) có trọng lượng bằng một nửa. Bằng cách thiết kế các đường gân và thành dày hơn, bạn có thể tạo ra một bộ phận nhẹ hơn nhôm với độ cứng kết cấu tương đương.
Hỏi: Nhựa sợi carbon 50% có quá giòn không?
A: Các hợp chất sợi ngắn có độ giòn ở mức 50%. Tuy nhiên,LFT-Sợi dài G®công nghệ tạo ra một mạng lưới vướng víu làm ngừng quá trình lan truyền vết nứt. Điều này vẫn giữ được độ bền va đập cao đáng ngạc nhiên (Charpy > 25 kJ/m2) mặc dù có độ cứng cực cao.
Hỏi: Vật liệu này có dẫn điện không?
A: Có tính dẫn điện cao.Với khối lượng carbon 50%, nó vượt quá ngưỡng thẩm thấu. Nó hoạt động như một dây dẫn (Điện trở suất < 100 Ohm-cm), thích hợp để nối đất và che chắn EMI, nhưng không thích hợp để cách điện.
Đẩy các giới hạn của nhựa nhiệt dẻo
Khi kim loại quá nặng và nhựa tiêu chuẩn quá yếu. Hợp tác với LFT-G®.
Chú phổ biến: Vật liệu lft-g® pa66 cf50 (bc05b), Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, mua, tùy chỉnh
